聚氯乙烯PVC耐根穿刺防水卷材
产品简介

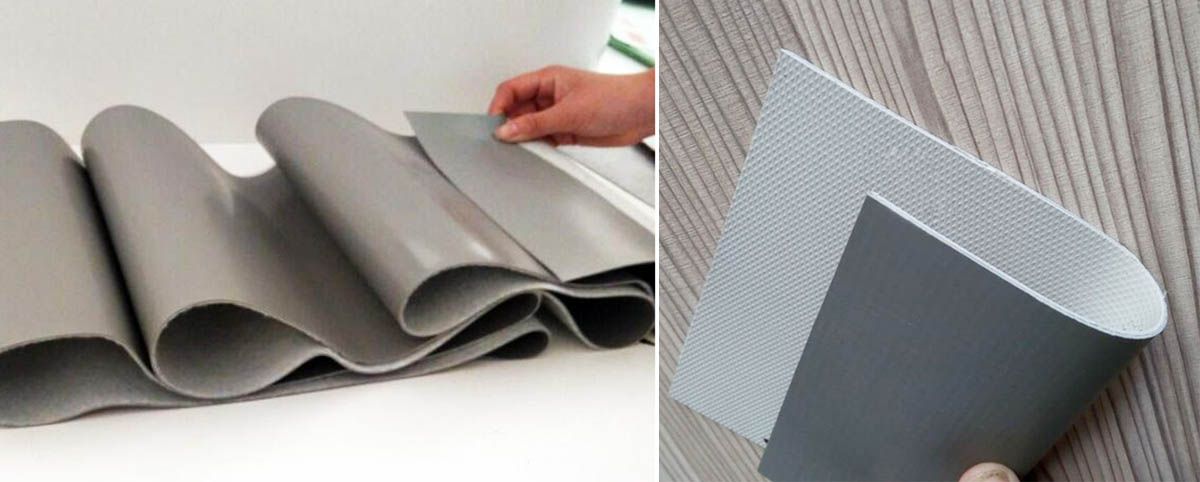

聚氯乙烯(PVC)防水卷材耐根穿刺防水卷材是一种性能优异的高品质、高分子防水片材，经PVC树脂加入增塑剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂，通过挤出法生产成型的高分子防水卷材。产品具有拉伸强度大、延伸率高、稳定性好、收缩率小、低温柔性好、抗老化性能好、耐根系穿透性能强、使用寿命长、是建设部重点推荐使用产品，特别是它宽幅达2．05米，从而为防水层减去许多接缝的隐患，而聚氯乙烯的热塑性赋予该卷材可热风焊接和机警固定的性能，从而彻底解决了一直困扰施工界因胶水性能不佳而引发的渗透漏问题。产品幅宽1.05米、2.05米、2.1米、厚度0.8，1.0，12，1.5，2.0mm，标准长2.0m(特种规格可定做)，产品质量可靠，施工方便。本产品由于采用了独特的产品配方，产品寿命远远超出了一般的防水材料，整个防水系统寿命长，屋面超过30年，地下超过50年，在建筑、土木工程中得到广泛的应用。
产品特点
使用寿命长，耐老化、屋面材料可使用20年以上，地下可达50年之久。
拉伸强度高、延伸率高、热处理尺寸变化小。
低温柔性好，适应环境温差变化性好。
耐根系渗透性好，可做成种植屋面。
抗穿孔性好。
施工方便、可焊接、牢固可靠且。
耐化学腐蚀性强、适用特种场合。
具有良好的可塑性，边角细部处理方便快捷。
维修方便。成本低廉。
浅颜色的表面反射紫外线照射，卷材表面吸收热量少，温度低。
卷材具有良好的水汽扩散性，冷凝物易排释，留至基层的湿气，潮气易排出。
产品优势
混料自动化，本项目的混料采用自动升温控制，自动时间控制，自动喂料控制。
挤出设备采用双螺杆共挤，螺杆温度采用电脑自动控温系统。
机头采用幅宽2.1m的大幅宽模头挤出设备。
三辊压延装置，装备部距采用自控自调系统。
产品分类
N1 …无复合层外露型防水材料。(主要应用于外露型屋面防水的细部处理)
N2 …无复合层非外露型防水材料。(主要应用于非外露型防水的细部处理)
L1 …纤维单面复合外露型防水材料。(主要应用于外露型屋面防水层的大面使用)
L2 …纤维单面复合非外露型防水材料。 (主要用于非外露防水层的大面使用)
w1 …织物内增强外露型防水材料。 (主要应用于暴露型屋面防水)
W2 …织物内增强非外露型防水材料。 (主要应用于非暴露型防水层)
适用范围
聚氯乙烯（PVC）防水卷材由于采用了独特的产品配方，始产品的寿命远远超出了一般的防水材料，卷材的优异性能使之被广泛应用于防水的各个领域。
(1) 适用于工业与民用建筑的屋面防水，包括种植屋面、平屋面、坡屋面。
(2) 建筑物地下防水：包括水库、堤坝、水池、水渠以及地下室各个部位防水。
(3) 隧道、粮库、人防工程、垃圾掩埋场、人工湖防水等。
施工工艺
pvc卷材一般采用冷粘法、空铺法、机械固定法并有时配套独特的热风焊接工艺。复杂的防水施工部位，要以专用的配套．pvc特制配件组合施工。
1．冷粘法
使用pvc卷材专用的配套胶粘剂，以冷作业将卷材粘贴于基层上的施工方法，称冷粘法。
按防水设计要求不同，冷粘法可分为满粘结或局部粘结法。
(1)满粘法是将pvc卷材全部粘结在基层上的施工方法。
1)施工时，首先要进行预铺，把PVC卷材自然平铺于放线的基层表面(先不粘结)，要求平整顺直，不得扭曲。
2)卷材纵向搭接宽度50mm，并进行适当的剪裁。横向采用对接处理，其上用200～250mm宽的无复合层(N类)．PVC卷材覆盖搭接施焊。
3)将一幅或多幅卷材的长边折叠一半(约10m)，从折叠处分别在基层和卷材表面涂刷专用胶粘剂，待胶干燥至不粘手时，将预铺卷材面进行合拢粘贴用压辊压实。然后再把另外没有折叠的部分折叠起来，继续从折叠处如前所述操作，依次类推粘贴牢固压实，再进行对接缝焊接施工。
(2)局部粘贴卷材。对PVC卷材铺贴时，卷材与基层用点粘或条粘法粘贴于基层上。
点粘：卷材与基层点状粘结。每平方米粘结不少于5个点，每点面积为100mm×100mm。
条粘：卷材与基层作条状粘结。每幅卷材与基层粘结面不少于两条，每条宽度不小于150mm。
2．空铺法
即铺贴PVC防水卷材时，卷材与基层仅在防水层的整体四周一定宽度内粘结；其余部分不粘结的施工方法。空铺法的施工工艺流程如下：
基层找平清理一弹线一卷材预铺设一卷材接缝搭接焊一特殊部位处理一固定、压边一密封材料封边一验收。
首先卷材预铺设参照满粘法，纵向搭接宽度为50mm。其次，仅将整体防水工程的四周部位卷材进行满粘，并焊接搭接缝。横向采用对接处理，其上用200～250mm宽的无复合层(N类)PVC卷材覆盖搭接、施焊。
3．机械固定法
即采用机械紧固固定件使卷材与基层连接的施工方法。
(1)施工时，首先进行预铺，可参照满粘法作业。纵向搭接宽度为100mm，其中50mm做固定件用，固定件需穿过保温层固定覆于结构层上。
(2)按设计和计算的固定间距，用冲击钻先打孔，孔径略小于固定螺钉外径尺寸。将固定件就位后用电动螺丝加固拧紧，以后依次循环操作即可。对每一个搭接进行焊接，横向采用对接处理，上用200～2500mm宽无复合层(N类)卷材覆盖搭接施焊。
PVC卷材的焊接工艺
PVC卷材之间的纵向搭接宽度为50mm，横向宽度为lOOmm．采用焊接工艺时，焊嘴与焊接方向成45。角，压辊与焊嘴平行并保持约5mm左右距离，滚压不宜过快。
使用焊嘴宽20mm的小焊嘴施焊，一般为两道，焊接温度控制在第6档，每道焊接有效宽度为15mm～20mm。
使用焊嘴宽40mm的大焊嘴施焊宜为一道，焊接温度控制在第7档，焊接有效宽度为25mm。
焊接要求：应在焊前预焊一道，宽度不宜过宽，使施焊时热风不至于溢出而影响施焊质量。焊接边缘应有熔浆溢出，但不得出现烧焦现象。
关于有效焊接宽度，指卷材剥离处到熔浆边缘的距离，保证有效焊接宽度是检验焊接质量的主要指标之一。
注意事项
1 卷材铺设应平整顺直，不得有弯曲、下垂、绷紧、褶皱和破损现象。
2 接缝焊接时需将焊接面擦拭干净，并保持焊接面的干燥。焊接时焊嘴与焊接方向呈45°角，压辊与焊嘴平行并 保持大约5mm的距离，焊嘴边应有呈亮色的溶融物渗出，不应出现漏焊、跳焊、烧焦和焊接不牢现象。
3 单缝焊接时搭接宽度，屋面工程不小于60mm，地下工程不小于100mm。双缝及多缝焊接时，可根据焊接机的不同合理计算预留搭接宽度。
4 卷材收头处用专用压条固定，钉距不应小于900mm为好，用密封膏密封，水泥砂浆封实
