水泥基渗透结晶型防水涂料

产品简介

　　水泥基渗透结晶型防水涂料Capillary/Crystalline Waterproofing Materials，简称CCCW。1965年从欧洲引进到日本、韩国等地，由于其综合性能及性价比优于其他类型的防水材料，该材料迅速成为全世界较为主流的防水材料之一，占据巨大的市场份额。

产品概述

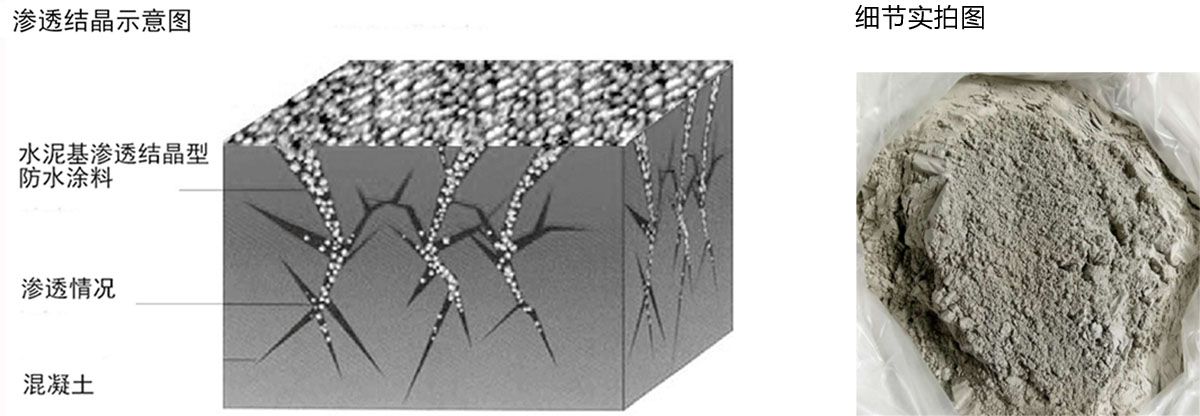

　　CCCW水泥基渗透结晶型防水涂料中溶出的硅酮离子随着表层水在混凝土中渗透扩散,与混凝土中的钙离子发生化学反应,生成不溶于水的硅酸钙水化物(枝蔓状结晶体),结晶体充满毛细管孔隙并与混凝土结合成整体,堵塞混凝土内部的毛细孔道,从而使混凝土致密,防止水渗漏。并且，CCCW具有催化特性，一旦遇水可以不断产生化学反应，生成的结晶体不断生长并填充混凝土内部的毛细孔隙，因此，混凝土结构即使局部受损发生渗漏，在遇到水后也会产生结晶作用自行修补愈合（0.4mm的裂缝）。根据实验,CCCW产生的结晶体可以修复0.4mm的裂缝，所以，对于0.4mm的裂缝CCCW具有自我修复愈合的作用,不需要做其他的防水层修补,CCCW具有多次抗渗和自我修复的特点和性能，并且具有极强的抗压能力，防水层和混凝土表面形成完整的体系，不会分离，并且材料可以充分吸收混凝土表面的水分来参与其结晶反应，不会发生空鼓现象。由于具有透气不透水的特点，因此可以和混凝土结构同步进行养护。

　　水泥基渗透结晶型防水材料是以特种硅酸盐水泥为基料掺入活性化学成分配制而成的灰色粉状刚性材料。水泥基渗透结晶型防水材料的防水机理主要是利用多孔性，在水的作用下，防水材料中的活性化学物质以水为载体，随着水对结构毛孔的渗透，活性化学物质随着水渗透到内部，并反应生成钙矾石等不溶性晶体；其活性化学物质与未水化的水泥颗粒发生水化反应并促进水泥水化，形成水泥水化晶体，生成大量晶体，生成大量晶体填充、封堵孔隙，使水无法进入混凝土，从而达到防水目的。

产品概述

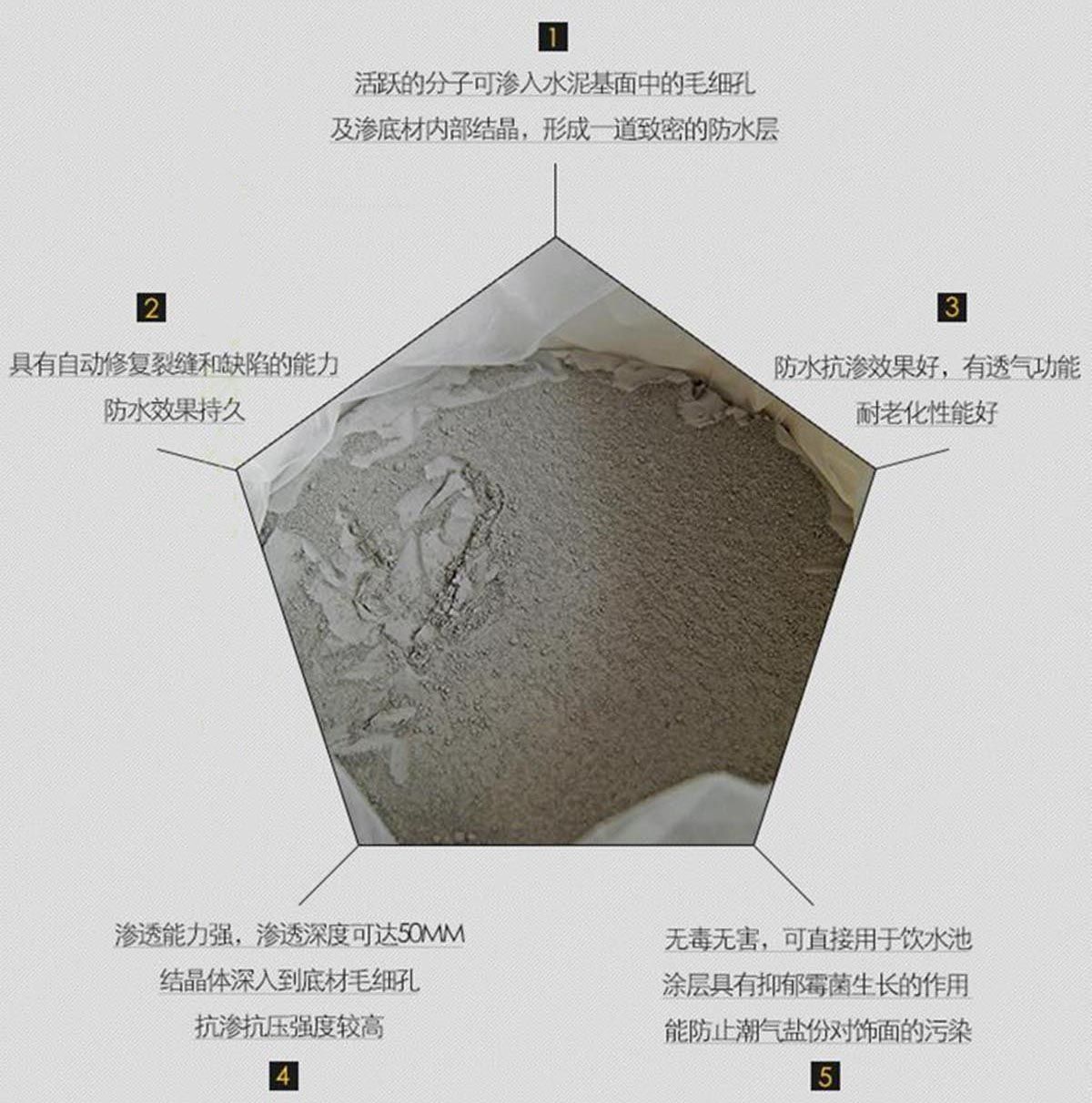

产品特性

　　1.无机材料，永不失效的防水系统。

　　2.极强的耐水压能力，可长期耐受高水压-高达300米水头。

　　3. 极长久的自我修复防水能力，可以自愈合0.4mm混凝土裂缝。

　　4.背水面施工性能卓越，解决大量地下室渗漏问题。

　　5.防腐，耐酸碱，可以提高混凝土强度。

　　6.无需找平层和保护层，节省工期，加快工程进度，施工综合成本大大降低

　　7.具有渗透功能,能通过化学反应渗透到混凝土内部产生结晶体堵住混凝土的毛细孔

　　8. 混凝土通过该材料处理后，能提高混凝土对钢筋的保护能力，并且防水冻融而造成的剥落、风化和其他损害

产品特性

应用范围

　　用于隧洞、地下连续墙、电缆隧道、地下涵洞、工业与民用建筑地下室地下车库、浴厕间、水库、水池、游泳池、电梯井等新建工程的防水施工。结构开裂(微裂)、渗水点、孔洞的堵漏施工，混凝土设施的弊病维修。混凝土结构及水泥砂浆等防腐。

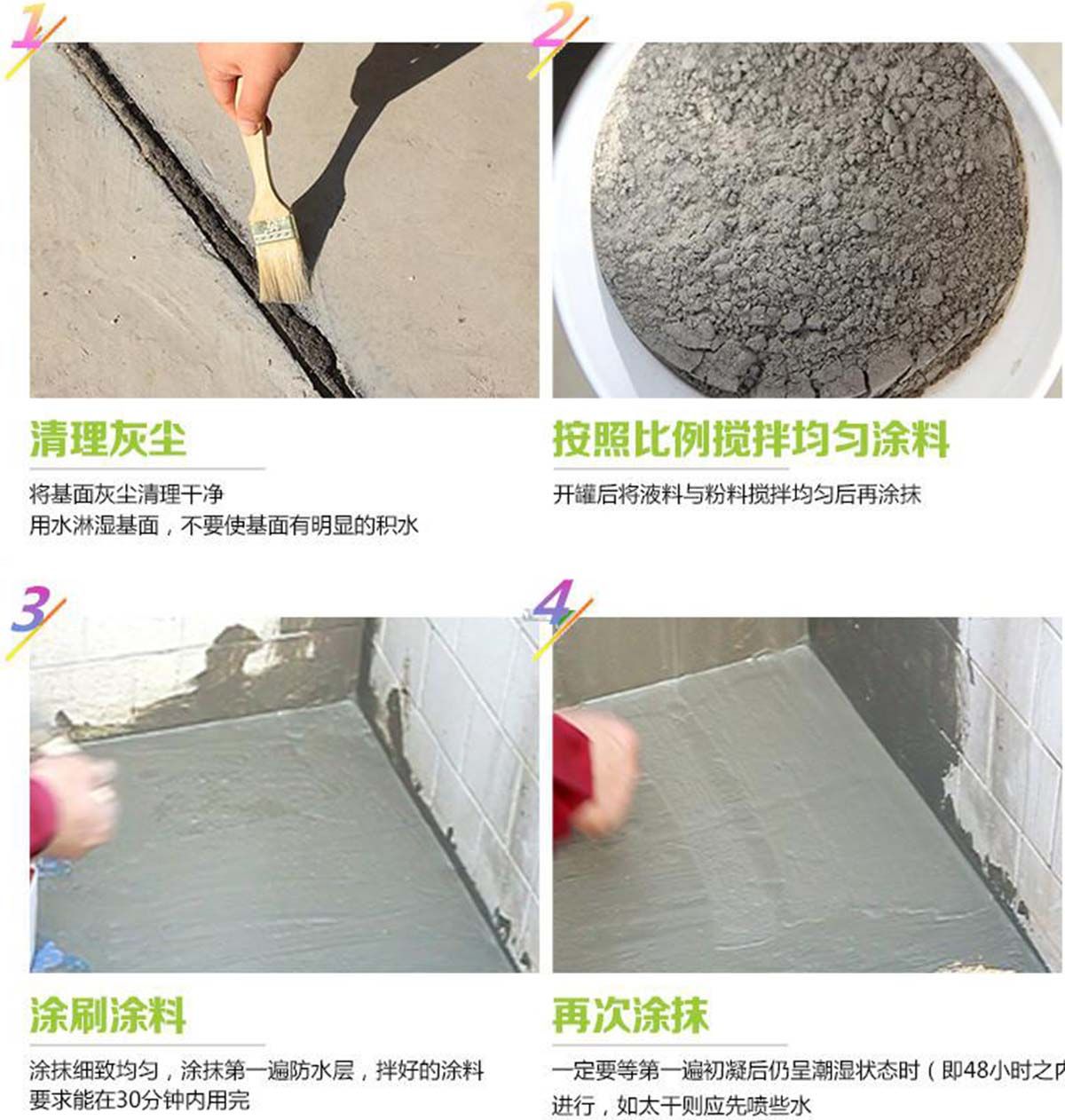

施工方法

施工工艺

1.基面处理

　　底层必须完全固化、完好、没有灰尘，清除浮浆、油、油脂、脱膜剂及其它会影响防水效果

2.施工前

　　使用清水充分润湿混凝土基面(基面施工时不可有明水)，这样可加速产品中特殊的活性化学物质与混凝土内物质之间的化学反应，同时提高防水材料与基面的粘结力。

3.搅拌

　　根据具体的施工方法，严格按照水灰比将粉剂与干净的水混合。混合好的浆料静置5分钟后，稍加混合后即可使用。搅拌料要拌透、拌匀，此是对施工质量的保障。

4.涂刷

　　施工时，在裂缝、缺口、粗糙面等细部结构处，要涂刷仔细。用硬鬃毛刷或其它的涂刷工具，将混合好的渗透结晶防水涂料均匀涂覆于基面上，涂刷方向应一致均匀无积洼，涂覆量为0.8～1.2kg/平方米。待首层干固后进行第二层涂刷，刷第二层前应先用水润湿前一涂层，第二层的涂覆方向应与首层的方向相垂直。

5.抹涂

　　将浆料抹涂在基面上，按0.8～1.2kg/平方米的用量进行施工，不可漏涂。

6.干撒

　　干撒施工，主要用于混凝土浇注前或者混凝土浇注密实碾压平整后、没有硬化时的施工，具有一定的局限性。干撒施工时，必须在混凝土初凝前施工，按1.2～1.5kg/平方米用量将粉剂均匀的撒在湿混凝土表面，及时压实抹光。终凝后检查是否有不良施工处并及时修补；若在暴晒情况下，应洒水保养。注意喷撒均匀。

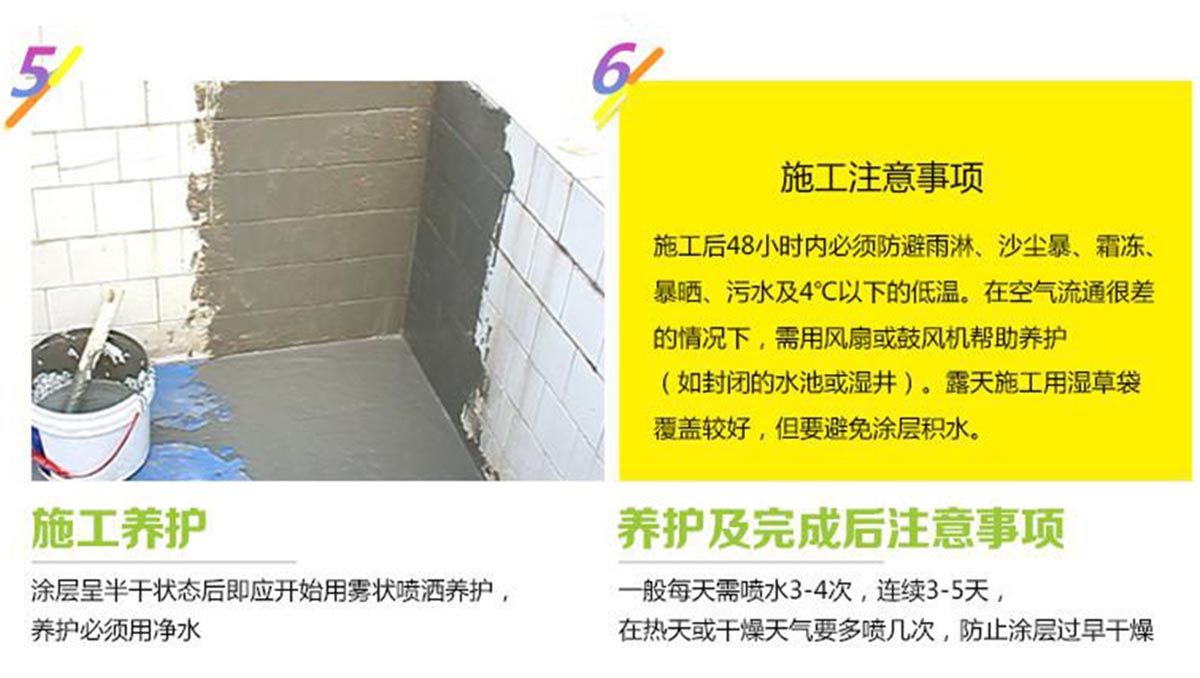

7.养护

　　正确的固化对确保砂浆层的耐久性和质量是非常重要的。为了防止涂层表面产生裂缝、粉化，防水涂料涂层应保持潮湿，一旦施工后防水材料涂层开始固化即需开始养护，用喷雾水对防水材料涂层进行喷淋，一天需喷3~4次，如天热，须增加喷淋的次数。施工后两天内必须防雨淋、风沙、污水及霜冻。对于需要盛装液体的混凝土构件，在养护三天后，再放置二周的时间，方可使用。

实际应用

1.在路桥工程上的应用：

　　路桥工程大部分还是市政工程，但绝大部分路面、桥段不属于地下工程，以往几乎就不使用水泥基渗透结晶型防水材料，但近年来，随着人们对产品认识的不断加深，已开始逐步将产品应用到这个领域，如北京、河南、浙江等地。

　　路桥工程应用此类材料施工，建议主要应用于路面施工缝的衔接补强，桥墩混凝土基面的防水防腐涂层，焊接处的防腐防水处理。

2.在建筑外墙上的应用：

　　目前，建筑外墙使用的防水涂料比较多，但确实存在不少问题。先要刮腻子找平，如果不均匀细致，就会影响涂料的粉刷，起壳开裂现象较多，防水效果当然也会受影响。如果遇上阴雨天气不能施工，还会影响整体施工工期。

　　如果在工程价格方面能够接受的前提下（事实上水泥基渗透结晶型防水涂料的价格在市场的变数是很大的），建议建筑外墙的防水工程可以用水泥基渗透结晶型防水材料。施工时，首先将建筑外墙混凝土基面充分湿润，再将此类材料拌水稀释，用刷子涂刷即可，料水比相对地下防水施工减少25%左右，如一般料水比为4：1(或3.5：1)，则用于建筑外墙的料水比可为3：1（或2.5：1），根据不同的基面和施工现场情况，料水比可略作调整，一般不影响防水效果。已完成施工的基面，应保持喷水保养，时间1~2天即可。随后，就可以根据设计或建筑方的意见，在缤纷灿烂的建筑涂料品种中，选择喜欢的刷上就成。

　　和常用的外墙涂料相比，使用水泥基渗透结晶型防水材料有几个好处：一是涂层和基面的相融性强，不起壳开裂，防水效果就好；二是涂层本身有防水性能，又有渗透结晶原理，防水效果更好，而涂层外的彩色涂料只起一个装饰作用，不同涂层作用明显。但常规施工时，腻子只起找平作用，防水涂层既要承担防水的责任，又要承担装饰的义务，往往就很难两全其美。短期内或许还可以接受，长期效果就不好评价了。

3.在厨卫防水工程上的应用

　　在厨房，卫生间等建筑内部的防水施工中，目前使用比较多的还是JS复合防水涂料和聚氨酯防水涂料、改性沥青基防水涂料等等。随着人们对渗透结晶型防水材料的认识不断深入，人们会感受和体会到此类材料在厨卫防水工程上的优势。至今，各大中城市的民用建筑厨卫工程已经使用此类材料的不在少数，如北京、上海、浙江等地。

　　厨卫防水工程在施工过程中，重点应注意于预埋管和混凝土基面接触缝的合理处理。一般有三个建议：一是管缝处理按堵漏施工方法操作，凿出V型槽进行封堵，然后再涂刷防水涂层；二是沿侧墙上延20~30CM也做防水涂层，以确保不会从墙角渗漏；三是有条件的话，顶板也做防水涂层，以避免上层的渗漏水下滴。

　　水泥基渗透结晶型防水涂料的应用，当然远不局限于上述方面，其他如国家粮库、坑道、污水处理、大坝维修、城市水管抢修等，均有其用武之地。相信若干年后，随着产品市场价格的平稳合理，其应用的广泛性会更加显著。

注意事项

　　·应先处理渗漏点、缝、面，再进行大面积施工。重点防水部位应适当提高用料量，作加强或抗裂处理。

　　·确保施工涂层的完整，保证施工用量。

　　·注意施工温度，不得在小于5℃的环境温度下施工。

　　·防水构造外侧面如需装饰或其它面层，可采用刮涂施工，提高渗透结晶防水涂层的密实度及内聚力，保证装饰面层粘结牢固，无空鼓、脱层。

　　·施工养护是保证防水构造是否达标的关键性因素。渗透结晶防水涂层施工完成后，应于涂层开始表干时即开始撒水养护，养护期为2～3 天，撒水间隔约为4个小时，亦可采用潮湿的麻布、草苫覆盖养护。

　　·长期浸水环境下应用，防水层应至少固化14天后方可蓄水。

储运与包装

　　1.本产品为非危险品，无毒、不污染环境，能安全运输，避免雨淋和撞跌破坏包装；

　　2.宜贮存在阴凉干燥的仓库内，忌长期暴露在空气中，严禁与水接触；
